单元式幕墙是在工厂加工程度相对最高的一种幕墙类型，加工好的单元板块运至现场后直接安装在支座系统上即可实现闭合状态。如果单元式幕墙的节点设计出现问题，施工后现场基本无法处理，所以，单元式幕墙施工图的设计是整个幕墙工程的重中之重。本文在总结多年设计、施工经验的基础上，简单介绍单元式幕墙在节点设计中存在的一些普遍问题（主要是防水、排水、节约造价等）及解决方法，供参考。

▎最底部的单元板块未设置排水系统

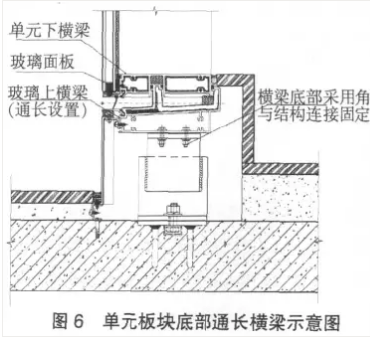

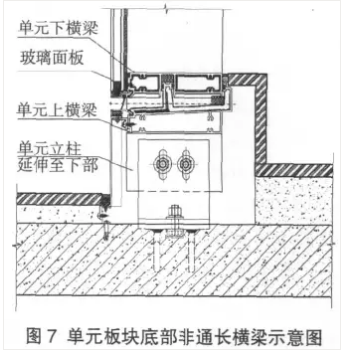

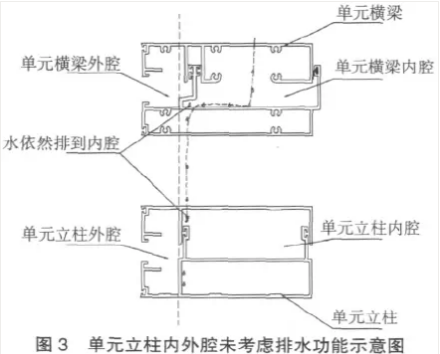

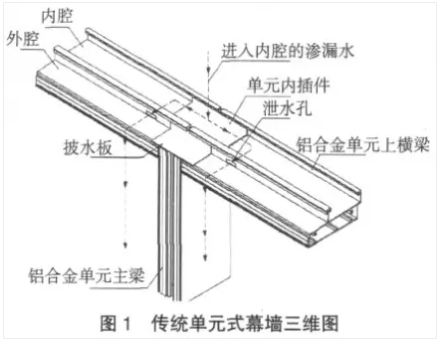

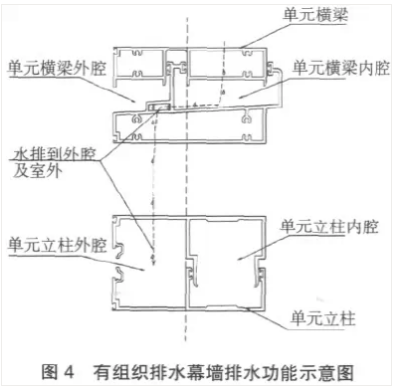

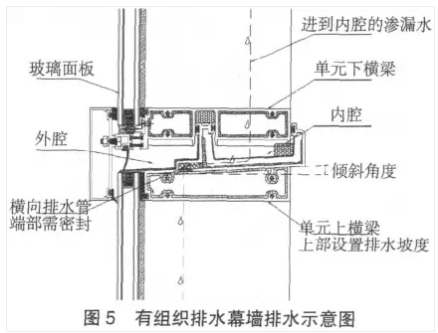

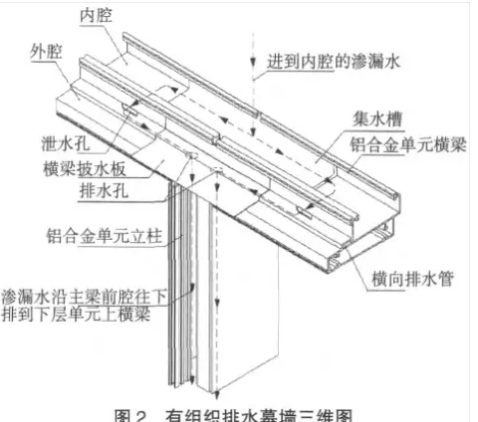

单元式幕墙系统中，进入内腔的水在经过单元板块下泄后，均通过下部的单元横梁向外排出，最底部单元板块的下部应增设通长的单元上横梁（图6），以满足排水功能。如未设置下部的排水构造，单元立柱会一直延伸至下部（图7），则不满足系统的排水功能，雨水直接从单元立柱向下渗漏到结构内部。

▎结构梁下部的中横梁未设置集水及排水构造

一般情况下，结构梁前面会增加内衬板作为外观装饰或辅助防水、隔热材料。内衬板与外立面的面板之间在室内外存在温差或外立面面板未注胶的情况下，很容易出现有水滴下或滴入的情况。

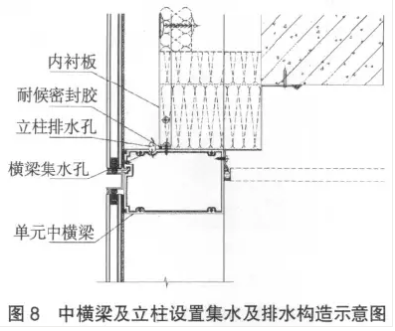

因此，单元式幕墙系统应在结构梁下部的横梁上部设置集水及排水功能。通常，该单元中横梁是在内衬板前面设置弧形集水孔，而两端的单元立柱在该横梁集水孔范围内也应设置排水孔（图8），以将集水孔的水排到单元立柱外腔，从而实现水外泄。

▎单元立柱与各横梁连接后未打胶密封防水

所有的横梁（包括上下单元横梁及中横梁）与单元立柱连接后，连接固定横梁的螺丝头与立柱之间应注耐候密封胶防水。单元板块之间是通过对插连接的，相互之间存在缝隙，在雨水进入外腔或内腔后，极易通过连接横梁的螺丝孔周边进入横梁内部并渗透到室内，所以连接横梁的螺丝头与单元立柱之间应注胶密封，以满足系统的防水要求。

▎金属护边与立柱之间未打胶密封防水

由于金属护边处于室外，即使护边有披水胶条，雨水还是容易进入板块的外腔。如金属护边与单元立柱之间的缝隙未注耐候密封胶，则进入内腔的雨水就会通过该缝隙进入内部的空隙，以至进入室内。因此，单元板块组装完成后，应在板块侧边的金属护边与立柱之间的缝隙注密封胶，以满足防水功能，且也考虑结构胶的耐候性。

▎单元立柱的胶条未考虑系统的气密性及水密性

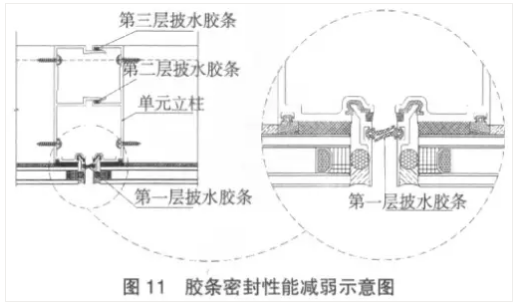

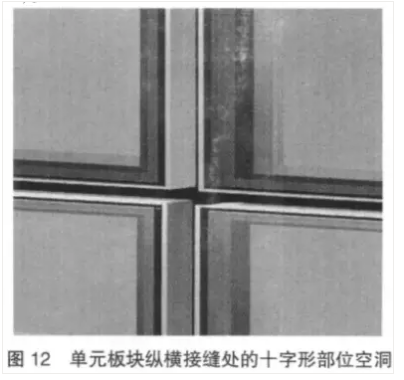

单元板块之间通过对插形成密封，其气密性与水密性主要还是通过密封胶条与单元立柱之间的相互连接产生作用。如图11 所示，由于胶条的加工、安装及单元板块现场安装过程中出现的误差等原因，最外层的胶条相互之间的密封性能会减弱，同时影响了整个幕墙系统的气密性及水密性能。因此，第一层的披水胶条应采用圆形（如图10），且其截面应加大，以能满足连接功能，在单元板块对插后，胶条相互之间挤压形成第一层而且很重要的密封层。

▎单元立柱与各横梁连接后未打胶密封防水

所有的横梁（包括上下单元横梁及中横梁）与单元立柱连接后，连接固定横梁的螺丝头与立柱之间应注耐候密封胶防水。单元板块之间是通过对插连接的，相互之间存在缝隙，在雨水进入外腔或内腔后，极易通过连接横梁的螺丝孔周边进入横梁内部并渗透到室内，所以连接横梁的螺丝头与单元立柱之间应注胶密封，以满足系统的防水要求。

▎金属护边与立柱之间未打胶密封防水

由于金属护边处于室外，即使护边有披水胶条，雨水还是容易进入板块的外腔。如金属护边与单元立柱之间的缝隙未注耐候密封胶，则进入内腔的雨水就会通过该缝隙进入内部的空隙，以至进入室内。因此，单元板块组装完成后，应在板块侧边的金属护边与立柱之间的缝隙注密封胶，以满足防水功能，且也考虑结构胶的耐候性。

▎单元立柱的胶条未考虑系统的气密性及水密性

单元板块之间通过对插形成密封，其气密性与水密性主要还是通过密封胶条与单元立柱之间的相互连接产生作用。如图11 所示，由于胶条的加工、安装及单元板块现场安装过程中出现的误差等原因，最外层的胶条相互之间的密封性能会减弱，同时影响了整个幕墙系统的气密性及水密性能。因此，第一层的披水胶条应采用圆形（如图10），且其截面应加大，以能满足连接功能，在单元板块对插后，胶条相互之间挤压形成第一层而且很重要的密封层。

▎对插后未采取措施连接两单元板块

目前，由于建筑上的要求，单元板块的高度并非与结构层处于同一标高（虽然板块的实际高度一般与建筑层高一致，但有的板块会上升突出结构，下部与下单元板块对插固定），在单元板块对插完成后，板块之间未采用相应内插件（普遍称之为集水槽）连接两个单元板块（即板块对插后虽然有内插件，但内插件不连通两单元板块，板块之间只注密封胶防水）的做法不利于板块承受风荷载及地震作用。这样设计出的单元系统存在防排水问题及不利于承受风荷载作用，建议在单元板块对插后相互之间采用集水槽（内插件）连接固定。

▎支座系统未考虑三维可调节性

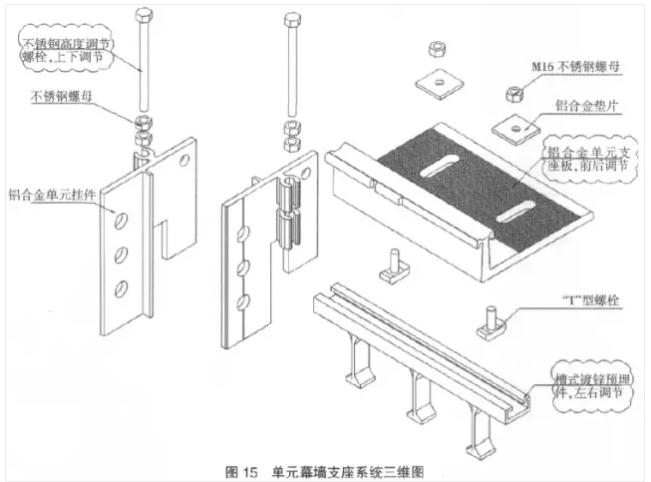

由于现场结构系统无法实现真正意义的水平或垂直布置，一般会出现凸凹不平现象，幕墙的支座系统也只能跟随结构发生变化，为此支座系统的设计必须考虑其三维可调节性能（如图15，即支座系统的上下、左右及前后的调节）。如设计出的支座系统未考虑好其三维可调性，则无法满足现场的施工要求。

▎横梁外的金属护边未考虑隔热及玻璃面板与立柱注结构胶等情况

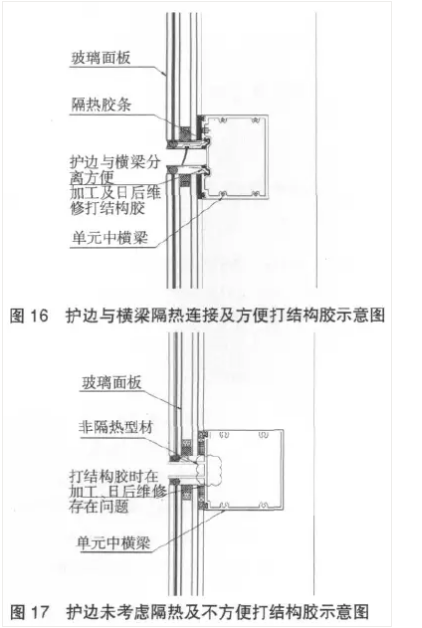

通常，隐框单元式玻璃幕墙的玻璃面板与龙骨之间采用结构胶连接固定，在玻璃面板与各横梁间注结构胶时一般都是在板块的室外部分，且注结构胶时存在一定的操作空间（图16）。如果横梁的金属护边与横梁为一整体构件，则不利于注结构胶，且也未考虑型材的隔热问题（图17）。

因此，金属护边（或装饰线条）的设计应该考虑以下问题：

• 满足加工车间对玻璃结构胶的加工；

• 满足幕墙系统的隔热性能。

•


  ▎幕墙立柱设计未考虑节约造价



  现阶段，国内外各大城市的建筑高楼林立，如何节约幕墙的造价因人而异。幕墙立柱的设计也是成本控制的重要手段，很多设计出来的图纸采用的立柱全部都一样，如果工程量大，工程造价会大大增加。



  为节约工程造价，立柱可按以下建议设计：

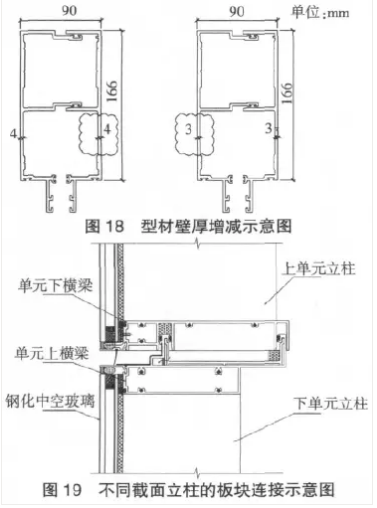

  • 在满足幕墙立柱外观一致的情况下，根据实际情况，立柱的壁厚可增大或减小（图18），但其壁厚必须满足相关规范要求；

  • 根据受力要求，不同的建筑范围内采用不同截面的立柱，下单元板块的上横梁增加深度尺寸以满足上单元板块的固定（图19）。


    ▎单元板块的设计未考虑好幕墙防火系统的现场施工



    现场的结构剪力墙、后砌砖墙或内装的施工是在幕墙施工之前进行的。由于单元板块在室外施工的技术很成熟，这种情况是能满足施工要求的，但还是要考虑好防火系统的现场施工。在单元板块、室内装修都完成的情况下，现场无法满足防火系统的安装。

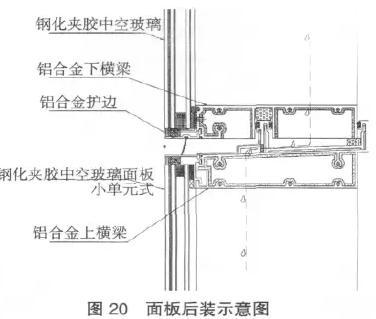

    为此，应在设计单元系统的过程中将结构梁前面的面板设计成后装系统（图20），具体如下：将后装的面板设计成小单元系统，当工厂加工完整个框架并组装其他面板后，连同后装的小单元板块运至现场，然后吊装单元板块固定在结构上，之后安装防火系统，最后将小单元板块固定到单元板块的相应位置并打胶密封，整套工作完成。




    随着经济的不断发展，幕墙的使用功能越来越多，不管是单元式幕墙还是构件式幕墙，也不管是双层幕墙还是单层幕墙，幕墙的设计，特别是防水设计是其重中之重。一旦在幕墙施工完成后，由于设计的原因造成质量问题或雨水进入室内等情况，基本难以解决，除非拆卸重新设计并施工，故施工前的幕墙设计是日后幕墙使用非常重要的阶段。
